一、 Naturaleza del material: el acero avanzado de alta resistencia más consumido para carrocerías
El acero libre de intersticiales de alta resistencia (HS-IF) sirve como grado central del acero avanzado de alta resistencia (AHSS) de primera generación. Desarrollado a partir de acero IF con contenido de carbono ultra bajo (C ≤ 0,01%), adopta un refuerzo de solución sólida de fósforo y manganeso combinado con tecnología de microaleación de titanio/niobio.
Mecanismo central
Los elementos Ti y Nb inmovilizan completamente los átomos intersticiales residuales de C y N en el acero para formar precipitados estables, sin dejar casi ningún átomo intersticial libre dentro de la matriz de ferrita. Esto ofrece tres ventajas irremplazables:
• Eliminación completa del alargamiento del límite elástico, libre de bandas de Lüders durante el estampado
• Relación de deformación plástica extra alta (valor r), capacidad de embutición profunda muy superior en comparación con el acero convencional con bajo contenido de carbono
• Sin efecto de envejecimiento a temperatura ambiente; Las propiedades mecánicas permanecen estables después de un almacenamiento de más de seis meses.
Convención de nomenclatura de grados
Desglose del formato:
B 170 P 1
└─┘ └─┘ └─┘ └─┘
Código de molino | Fuerza de producción | Tipo de fortalecimiento | Grado de calidad
Código de fábrica: B = Baosteel; HC = Grado estándar nacional
Tipo de refuerzo: P = reforzado con fósforo; Y = Tipo de rendimiento; LY = límite elástico bajo
Explicación del sufijo D: Sustrato galvanizado en caliente +Z: Recubrimiento de zinc puro +ZF: Revestimiento de aleación de zinc-hierro
Posicionamiento comparativo con otros grados de acero
|
Grado de acero |
Límite elástico (MPa) |
Relación rendimiento-tracción |
Capacidad de embutición profunda (valor r₉₀) |
Aplicaciones principales |
|
Acero convencional con bajo contenido de carbono (DC04) |
140~180 |
0.45~0.55 |
1.8~2.0 |
Paneles exteriores simples |
|
Acero HS-IF |
170~260 |
0.50~0.76 |
1.5~1.7 |
Paneles exteriores complejos/componentes estructurales |
|
Acero de baja aleación y alta resistencia (HSLA) |
260~420 |
0.70~0.80 |
1.0~1.2 |
Piezas estructurales simples |
|
Acero bifásico (DP590) |
350~450 |
0.75~0.85 |
0.8~1.0 |
Miembros estructurales resistentes a choques |
二、 Propiedades mecánicas principales de la serie completa de productos
Todos los datos de rendimiento se obtienen de ensayos de tracción a temperatura ambiente en muestras transversales; Las relaciones entre rendimiento y tracción representan valores típicos de referencia del molino.
|
Calificación |
Límite elástico, Rp0,2 (MPa) |
Resistencia a la tracción, Rm (MPa) |
Alargamiento total A80 (%) |
Relación rendimiento-tracción (valor típico) |
r90(≥) |
n90(≥) |
Estándares relevantes |
|
B170P1 |
170~260 |
≥340 |
34~40 |
0.50~0.65 |
1.7 |
0.19 |
Q/BQB 413-2009 |
|
HC180Y |
180~240 |
≥340 |
≥34 |
0.53~0.62 |
1.7 |
0.19 |
GB/T 20564.3-2017 |
|
B210P1 |
210~310 |
≥390 |
32~36 |
0.54~0.67 |
1.6 |
0.18 |
Q/BQB 413-2009 |
|
HC220Y |
220~280 |
≥360 |
≥32 |
0.61~0.69 |
1.5 |
0.17 |
GB/T 20564.3-2017 |
|
B250P1 |
250~360 |
≥440 |
30~34 |
0.57~0.70 |
- |
- |
Q/BQB 413-2009 |
|
HC260Y |
260~320 |
≥380 |
≥28 |
0.68~0.76 |
- |
- |
GB/T 20564.3-2017 |
|
B260LY |
260~390 |
≥440 |
≥27 |
0.59~0.75 |
- |
- |
Q/BQB 419-2023 |
|
HC180YD+Z |
180~240 |
340~420 |
≥34 |
0.53~0.62 |
1.7 |
0.19 |
Q/BQB 420-2018 |
|
B260LYD+Z |
260~390 |
≥440 |
≥27 |
0.59~0.75 |
- |
- |
Q/BQB 420-2018 |
|
HC260YD+Z |
260~320 |
≥380 |
≥28 |
0.68~0.76 |
- |
- |
Q/BQB 420-2018 |
Interpretación clave del desempeño
• Baja relación límite elástico (0,50 - 0,65): B170P1/HC180Y. La distribución de tensiones es la más uniforme y tiene la mejor resistencia a las indentaciones. Es adecuado para componentes de revestimiento exterior.
• Relación de límite elástico moderado (0,61 - 0,70): B210P1/HC220Y/B250P1. La resistencia y la plasticidad están equilibradas, adecuadas para componentes de revestimiento interior.
• Alta relación límite elástico (0,68 - 0,76): HC260Y tiene la mayor resistencia y es adecuado para componentes que soportan carga.
• Valor r: Determina la capacidad de embutición profunda. Cuando r90 ≥ 1,7, es posible fabricar piezas complejas con una profundidad de embutido superior a 100 mm.
• Valor n: Determina la capacidad de endurecimiento por deformación. El valor n del acero HS-IF oscila entre 0,17 y 0,19, que es significativamente mejor que el del acero HSLA.
三、Composición química y rendimiento del procesamiento
Composiciones químicas principales (análisis de fundición, porcentaje de fracción de masa)
|
Calificación |
C(≤) |
manganeso(≤) |
P(≤) |
S(≤) |
Alt(≥) |
Ti/Nb(≤) |
|
B170P1 |
0.006 |
1.00 |
0.08 |
0.025 |
0.015 |
0.20 |
|
HC180Y |
0.01 |
0.80 |
0.08 |
0.025 |
0.01 |
0.12 |
|
B210P1 |
0.008 |
1.20 |
0.10 |
0.025 |
0.015 |
0.20 |
|
HC220Y |
0.01 |
1.40 |
0.10 |
0.025 |
0.01 |
0.12 |
|
B250P1 |
0.008 |
1.20 |
0.12 |
0.025 |
0.015 |
0.20 |
|
HC260Y |
0.01 |
2.00 |
0.12 |
0.025 |
0.01 |
0.12 |
Funciones del elemento: P es el principal elemento fortalecedor de la solución sólida (cada 0,01 % de P proporciona 15 MPa de límite elástico), pero cantidades excesivas pueden provocar fragilidad en frío; Ti/Nb es el núcleo, fijando completamente los átomos intersticiales de C/N.
Rendimiento físico y de proceso general.
• Densidad: 7,85 g/cm³, Módulo elástico: 206 GPa, Relación de Poisson: 0,30
• Excelente soldabilidad, con carbono equivalente CEV ≤ 0,20% y rango de corriente de soldadura por puntos de 8 a 12 kA
• Prueba de niebla salina en chapa galvanizada (+Z): sin óxido rojo después de 720 horas. La chapa de aleación de zinc-hierro (+ZF) puede durar hasta 1200 horas.
四、 Puntos de control clave en el proceso de producción
Proceso típico: Fundición del convertidor → Desgasificación al vacío RH → Colada continua → Laminación en caliente → Lavado ácido → Laminación en frío → Recocido continuo → Enderezado → Galvanizado en caliente (opcional) → Producto terminado
Punto de control central:
1. Desgasificación de HR: C ≤ 50 ppm, N ≤ 30 ppm. Asegúrese de que Ti/Nb fije completamente los átomos intersticiales.
2. Bobinado de laminación en caliente: 550 - 700 ℃. Si la temperatura es demasiado alta, los granos se volverán gruesos; si es demasiado bajo, se formará bainita.
3. Recocido continuo: recristalización a 800 - 870 ℃ + envejecimiento a 350 - 450 ℃ para eliminar la solución sólida residual C
4. Galvanizado en caliente: El contenido de aluminio en la solución de zinc es del 0,135% al 0,145%, formando una densa capa protectora de Fe₂Al₅.
五、Aplicaciones prácticas para carrocerías de vehículos
Principios de aplicación gradual
|
Grado de fuerza |
Características principales |
Posicionamiento de aplicaciones |
|
170~180MPa |
Capacidad de embutición profunda superior y calidad superficial superior |
Paneles exteriores del cuerpo |
|
210~220MPa |
Fuerza y formabilidad equilibradas. |
Paneles interiores de carrocería / Piezas estructurales generales |
|
250~260MPa |
Máxima resistencia y excelente capacidad de carga |
Elementos estructurales portantes / Componentes resistentes a choques |

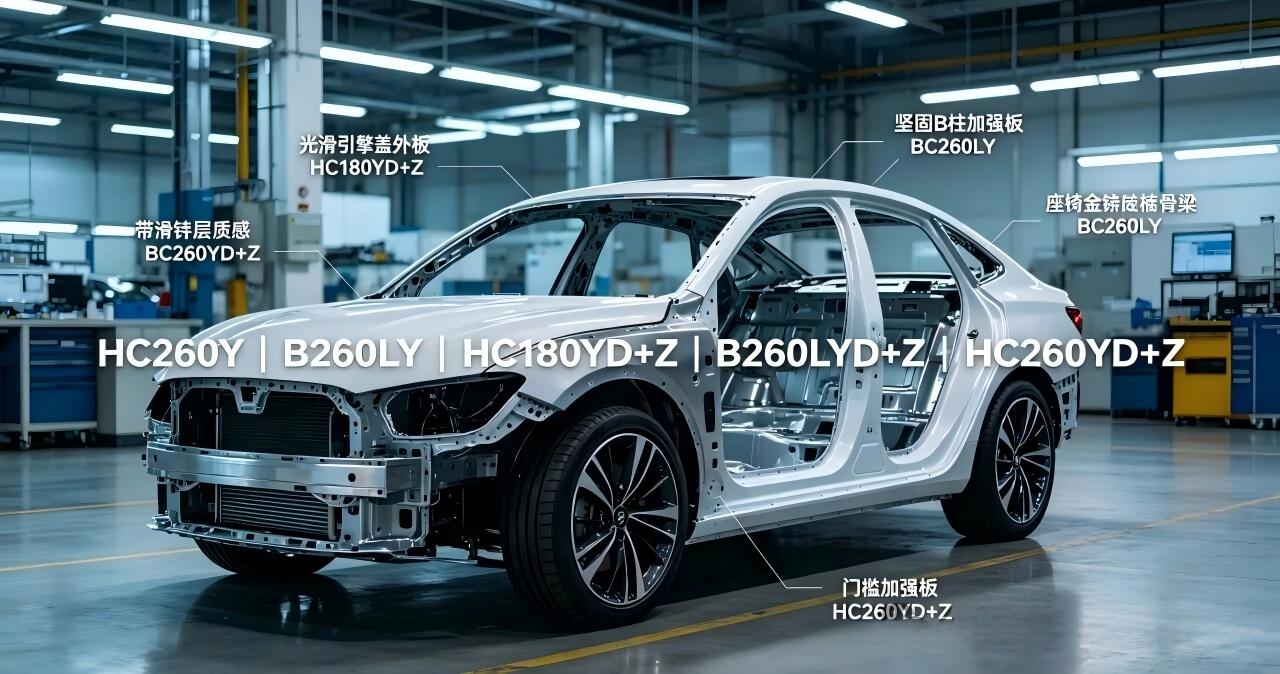

Ubicaciones típicas de aplicación
• Paneles exteriores de la carrocería: B170P1 / HC180Y / HC180YD+Z
Panel exterior del capó del motor, paneles exterior e interior de la puerta, panel del techo, guardabarros
• Paneles internos de la carrocería: B210P1 / HC220Y
Panel de instrumentos, panel de piso, panel interior de paso de rueda, panel interior de maletero
• Piezas estructurales: B250P1 / HC260Y / B260LY

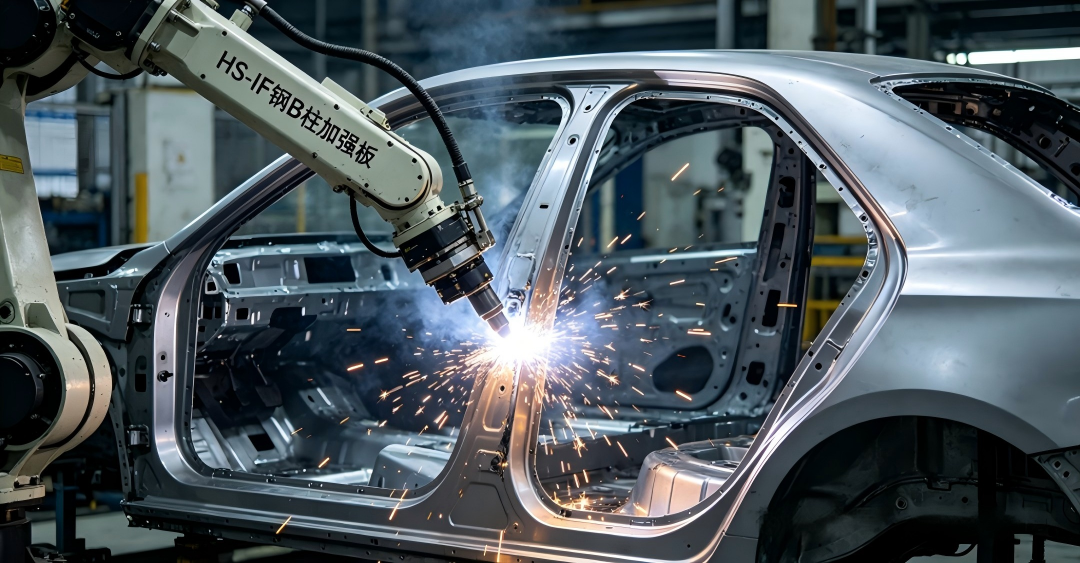

Refuerzo de pilar A/B, larguero, travesaño, estructura del asiento, viga de refuerzo del parachoques
Efecto aligerante
En comparación con el acero convencional con bajo contenido de carbono, el acero HS-IF permite una reducción del espesor del 10% al 20%, lo que reduce el peso de una sola pieza entre 0,3 y 0,8 kg y reduce los costos en aproximadamente un 5%. Actualmente es la solución de aligeramiento más rentable disponible.
Ubicaciones de aplicaciones de vehículos específicas (clasificadas por sistema)
(1) Sistema de paneles de carrocería
• Paneles exteriores de la carrocería: B170P1 / HC180Y / HC180YD+Z
Panel exterior del capó del motor, panel exterior de la tapa del maletero, panel del techo, guardabarros, panel exterior lateral, panel exterior de la puerta
• Paneles internos de la carrocería: B210P1 / HC220Y
Panel interior del capó del motor, panel interior de la tapa del maletero, panel interior de la puerta, panel del tablero, panel del piso, panel interior del paso de rueda
(2) Sistema de componentes estructurales de la carrocería
• Estructura de carrocería delantera: B250P1 / HC260Y
Refuerzo de larguero delantero, travesaño delantero, soporte de radiador
• Estructura de carrocería intermedia: B250P1 / HC260Y / B260LY
Refuerzo del pilar A, refuerzo del pilar B, panel interior de balancines, travesaño del piso
• Estructura de carrocería trasera: B210P1 / HC220Y
Larguero trasero, panel de extremo trasero, panel de piso del maletero
(3) Otros sistemas
• Sistema de chasis: B250P1 / HC260Y
Soporte de suspensión, placa de refuerzo del bastidor auxiliar
• Sistema de asiento: B260LY / HC260YD+Z
Estructura del asiento, carril deslizante del asiento
• Sistema de protección contra choques: B260LY / HC260YD+Z
Viga de refuerzo de parachoques, viga de impacto de puerta

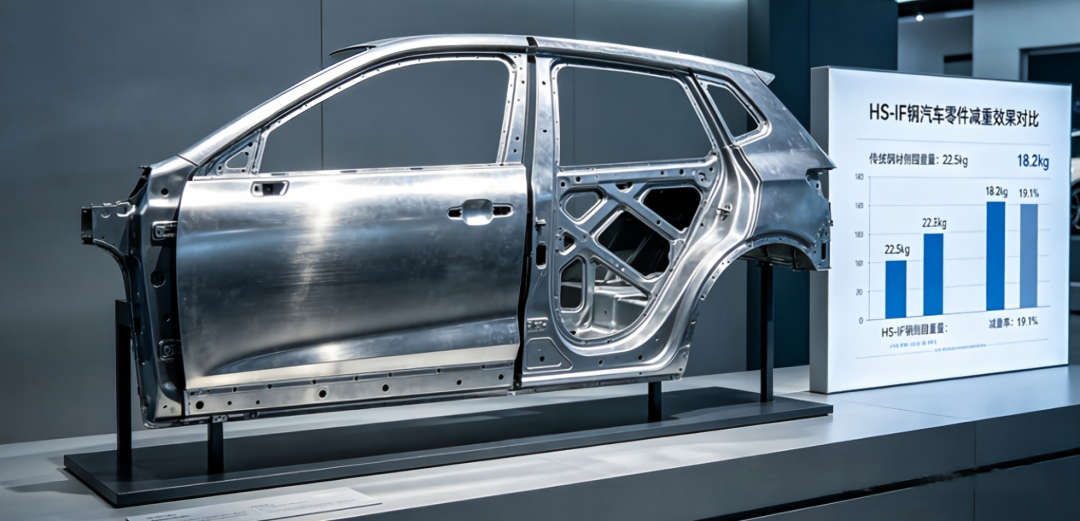

Casos de aplicación y beneficios de aligeramiento
• Caso 1: Para un sedán clase A de empresa conjunta, el material del panel interior de la puerta se cambió de DC04 a B210P1; El espesor de la lámina se redujo de 0,8 mm a 0,7 mm. El peso de una sola pieza se redujo en 0,3 kg, el peso total del vehículo se redujo en 1,2 kg y el coste de material fue aproximadamente un 5 % menor.
• Caso 2: Para un SUV de marca nacional, el refuerzo del pilar B se actualizó de B210P1 a HC260Y; el espesor disminuyó de 1,2 mm a 1,0 mm. El peso de una sola pieza se ahorró 0,8 kg y al mismo tiempo se mejoró el rendimiento de seguridad en caso de impacto lateral.
• Rendimiento general: el acero HS-IF ofrece una reducción de peso del 10 % al 20 % en comparación con el acero convencional con bajo contenido de carbono, lo que lo convierte en la solución más rentable para aligerar el peso del automóvil en la actualidad.
Aplicación de simulación CAE
La amplia aplicación del acero HS-IF depende en gran medida de la tecnología de simulación CAE. Los modelos y parámetros de materiales precisos son la principal garantía de la precisión de la simulación.
1. Simulación de estampado y formado
• Software: AutoForm, Dynaform, LS-DYNA
• Modelos de materiales recomendados: MAT37 (básico), MAT125 (alta precisión)
• Parámetros clave: curva tensión-deformación verdadera, valores r y valores n en tres direcciones, diagrama de límites de formación (FLD)
• Aplicaciones: Diseño de cordón de tracción, optimización de la fuerza del portapiezas, predicción de arrugas y grietas, compensación de recuperación elástica
2. Simulación de seguridad en caso de accidente
• Software: LS-DYNA, PAM-CRASH
• Modelos de materiales recomendados: MAT24 (básico), MAT123 (habilitado para daños)
• Parámetros clave: curvas tensión-deformación estáticas y dinámicas, parámetros de Cowper-Symonds (C=40,4s⁻¹, P=5)
• Aplicaciones: Simulación de colisión frontal/lateral/trasera, análisis de protección de peatones
3. Puntos clave para mejorar la precisión de la simulación
• Se adoptarán datos reales medidos del material en lugar de utilizar directamente valores nominales estándar.
• Tener en cuenta la influencia del historial de estampado en las propiedades del material (adelgazamiento del espesor, endurecimiento por trabajo).
• Se realizarán modelos separados para láminas de acero galvanizado, cuyos coeficientes de fricción difieren de los del acero desnudo laminado en frío.
• Para soldaduras por puntos se adoptarán los modelos ACM o FASTENER.
Resumen
Con el equilibrio perfecto entre embutición profunda, calidad superficial superior y resistencia mecánica, el acero HS-IF representa entre el 30% y el 40% del consumo total de acero de las carrocerías de automóviles, lo que lo convierte en un material central irremplazable para las carrocerías de vehículos.
En la actualidad, el acero HS-IF está evolucionando hacia grados de mayor resistencia. Baosteel ha desarrollado calidades como HC300Y y HC340Y. En el futuro, el acero HS-IF se utilizará junto con el acero DP y el acero TRIP para formar un sistema de materiales para carrocerías de automóviles más optimizado.
Conclusión principal: El acero HS-IF es el único grado capaz de cumplir simultáneamente tres requisitos: estampado de formas complejas, altos estándares de calidad superficial y capacidad de carga moderada, lo que lo hace irremplazable por cualquier otro tipo de acero.
