Sección de materiales (1): Aplicación de materiales de acero con bajo contenido de carbono de las series DC01-DC07

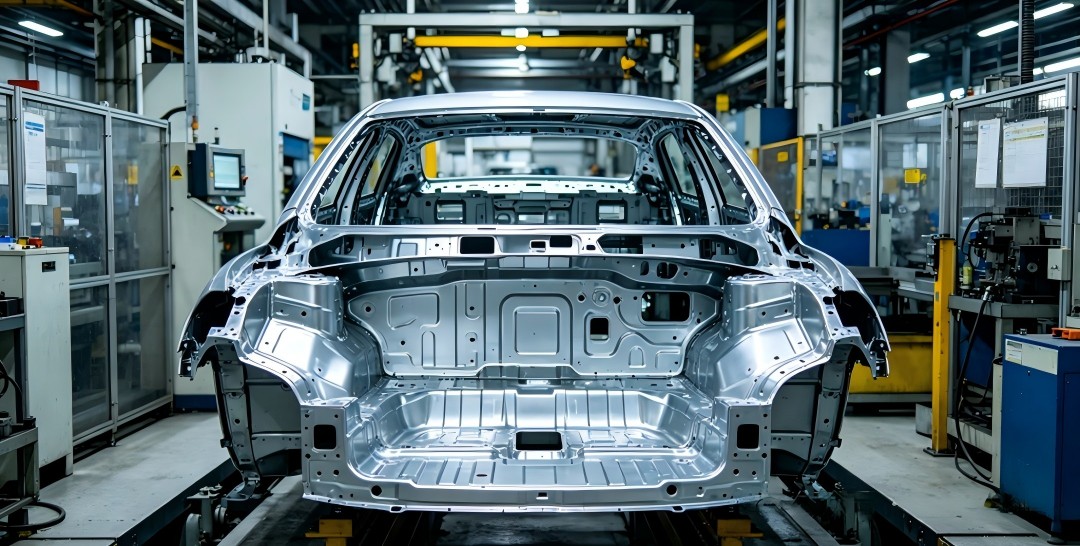

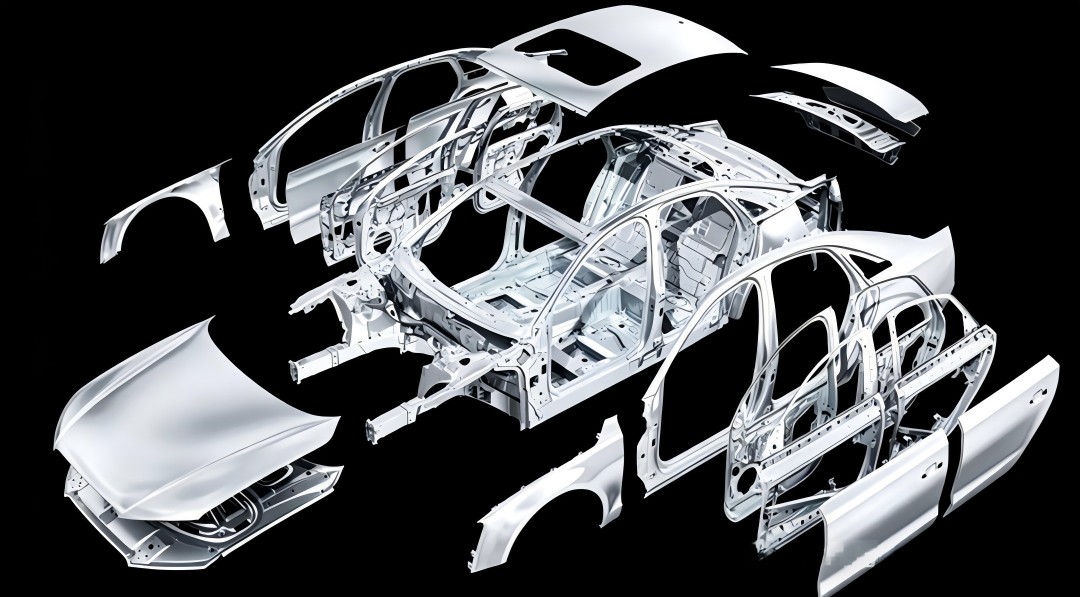

El acero con bajo contenido de carbono representa una gran proporción de los materiales utilizados en la fabricación de carrocerías de automóviles.

Como producto aceptado mundialmente bajo el sistema de estándares europeo, el acero con bajo contenido de carbono de la serie DC sirve como material estándar básico para todos los fabricantes de automóviles. Este artículo analizará brevemente las características del material, las propiedades mecánicas, los modelos de simulación CAE y las aplicaciones específicas de las placas de acero laminadas en frío DC01-DC07 y las placas galvanizadas de aleación de zinc DC51D + ZF-DC57D + ZF en vehículos automotores.

Clasificación de materiales y sistema estándar

Los aceros con bajo contenido de carbono de la serie DC se dividen estrictamente en dos categorías para diferentes escenarios de aplicación.

1.1 Hojas de acero con bajo contenido de carbono laminadas en frío (DC01-DC07)

Estándar aplicable: EN 10130:2020 (último estándar europeo), equivalente al estándar chino GB/T 5213-2019.

•Características clave: Excelente calidad superficial, formabilidad superior y menor costo.

•Sus principales ventajas de rendimiento son las siguientes. Gracias al bajo contenido de carbono y al estricto control de impurezas, el acero cuenta con una excelente conformabilidad en frío, lo que permite una fácil implementación de procesos básicos como el doblado y el estampado. También tiene buena soldabilidad y es adecuado para aplanamiento, corte y corte de alta precisión con precisión dimensional estable después del procesamiento.

En términos de rendimiento superficial y dimensional, los procesos de laminado y acabado en frío brindan una superficie lisa libre de incrustaciones obvias, grietas y otros defectos, por lo que el recubrimiento posterior se puede realizar sin esmerilado adicional. Además, los productos se caracterizan por una alta precisión en espesor y ancho con una buena consistencia de lote.

Definición de designación de grado:

D: Acero plano para conformado en frío.

C: Hoja base laminada en frío

Numeral: Representa el grado de formación, cuanto mayor sea el número, mejor será la formabilidad.

1.2 Hojas de acero galvanizado en caliente (DC51D+ZF ~ DC57D+ZF)

•Norma aplicable: EN 10346:2022 (última norma europea), correspondiente a la norma Baosteel Q/BQB 420-2020.

•Características clave: Se aplica un recubrimiento de aleación de zinc y hierro sobre el sustrato laminado en frío, lo que mejora la resistencia a la corrosión y la adhesión de la pintura más de tres veces.

•Definición de designación de grado:

•Las dos primeras letras D: Acero plano para conformado en frío.

•Figuras 51 a 57: Grados de formabilidad correspondientes a DC01-DC07 (El grado 55 se omite en la norma)

•La tercera letra D: Galvanizado en caliente.

•+ZF: Recubrimiento de aleación de zinc-hierro (Galvannealed), distinto del recubrimiento de zinc puro + Z

Modelos de materiales centrales para simulación CAE

En simulaciones de colisión y estampado de automóviles, el acero con bajo contenido de carbono de la serie DC se modela principalmente utilizando los dos tipos siguientes:

2.1 Modelo preferido para simulación de accidentes: MAT_024

Modelo de plasticidad lineal por partes, aplicable al análisis de colisión y rigidez de todos los aceros DC.

•Parámetros básicos generales (para todos los aceros DC):

•Densidad ρ = 7,85e-6 kg/mm³

•Módulo de Young E = 210 GPa

•Relación de Poisson ν = 0,3

•Parámetros de tasa de deformación: C = 40,0, P = 5,0 (valores generales recomendados; los datos medidos del material se utilizarán para la simulación de alta precisión)

•Insumos requeridos: Curva tensión-deformación plástica real (se recomiendan datos medidos dentro del rango de deformación plástica de 0 a 0,5)

2.2 Modelo preferido para simulación de estampado: MAT_124

Modelo de rendimiento de Barlat de 3 parámetros, que simula con precisión la anisotropía de las láminas de acero.

•Insumos adicionales requeridos: Relación de deformación plástica (valor r) y exponente de endurecimiento por trabajo (valor n) (consulte la tabla de propiedades mecánicas para diferentes grados)

•Nota complementaria: Se recomienda MAT_133 (Barlat Yld2000) para una simulación de estampado de alta precisión para una mayor precisión.

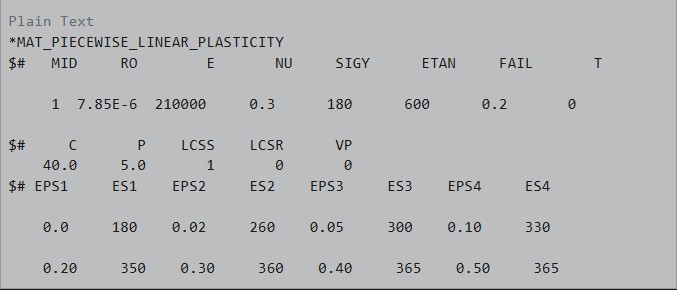

Código de modelo típico MAT_24 para DC04

Propiedades mecánicas

3.1 Propiedades mecánicas del DC01-DC07 laminado en frío (EN 10130:2020)

3.2 Propiedades mecánicas del acero galvanizado DC51D+ZF~DC57D+ZF (EN 10346:2022)

Notas clave de rendimiento

•Límite elástico: Para los aceros con bajo contenido de carbono laminados en frío DC01~DC07, cuanto mayor sea el número de grado, menor será el contenido de carbono y más elementos de microaleación se agregarán. En consecuencia, el límite elástico disminuye gradualmente, mientras que el alargamiento y la capacidad de embutición profunda mejoran. Un límite elástico más bajo significa menos resistencia a la deformación plástica y mejor formabilidad. DC07 ofrece la formabilidad óptima en esta serie y es adecuado para procesos de embutición profunda extremadamente complejos.

•Elongación: Cuanto mayor sea el número, mejor será la plasticidad y menos probable será que se agriete.

•Valor r: Un indicador central de la capacidad de embutición profunda. Un valor r más alto significa un rendimiento superior de embutición profunda.

•Valor n: Un parámetro clave para el conformado por estiramiento. Un valor n más alto significa una mejor capacidad de deformación uniforme.

Aplicaciones específicas en componentes de vehículos

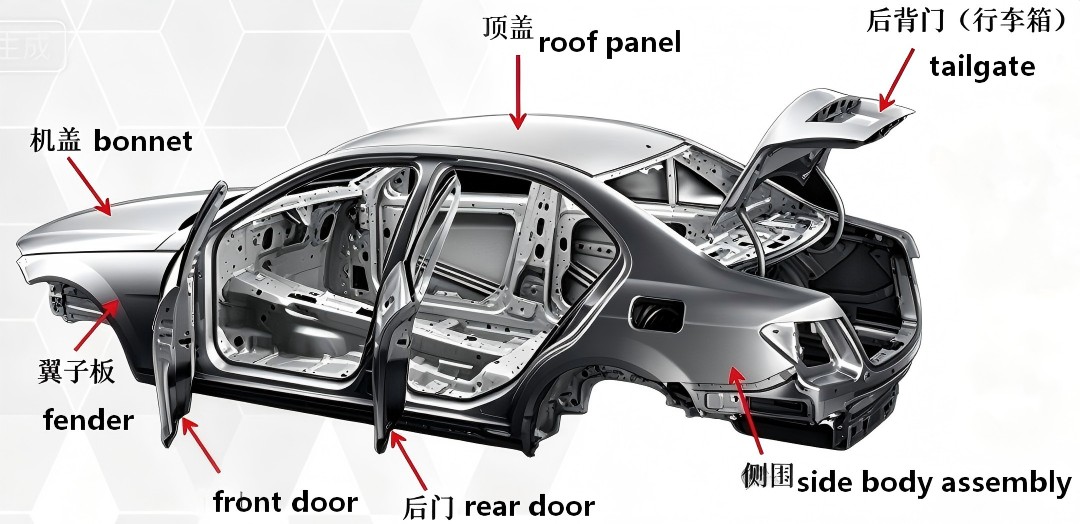

4.1 Paneles exteriores de la carrocería

Las láminas de acero galvanizado se utilizan predominantemente para los paneles exteriores de la carrocería de los principales vehículos de pasajeros, mientras que una pequeña cantidad de láminas de acero laminadas en frío todavía se aplican en vehículos comerciales de gama baja.

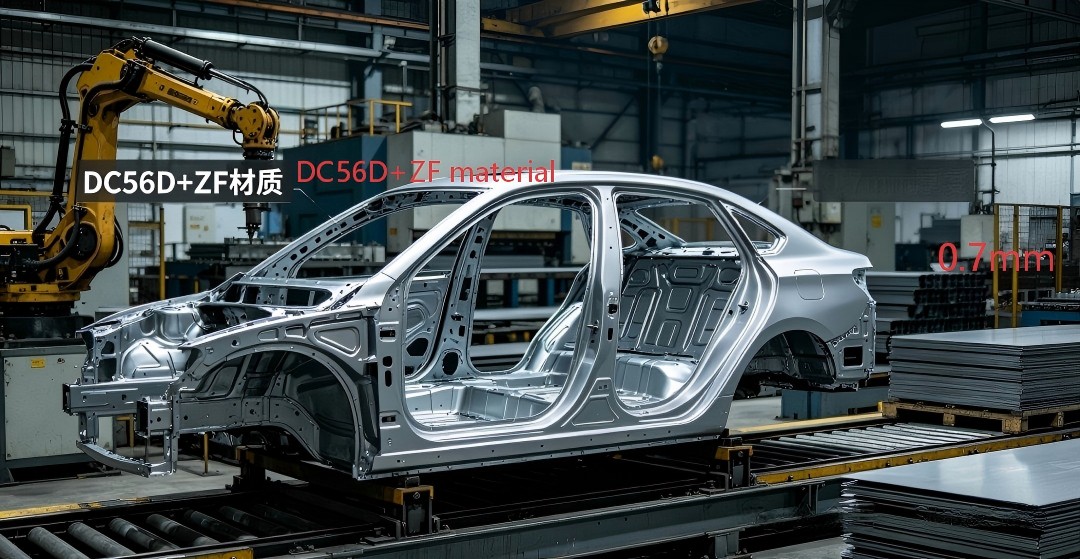

Figura 1: Panel exterior lateral de la carrocería (DC56D+ZF / 0,7 mm): el panel exterior más grande y complejo de la carrocería de un vehículo

4.2 Paneles interiores de la carrocería y componentes estructurales

Figura 2: Conjunto de piso frontal (DC04 / DC54D+ZF / 0,8 mm): pieza estampada de área grande

4.3 Chasis y componentes especiales

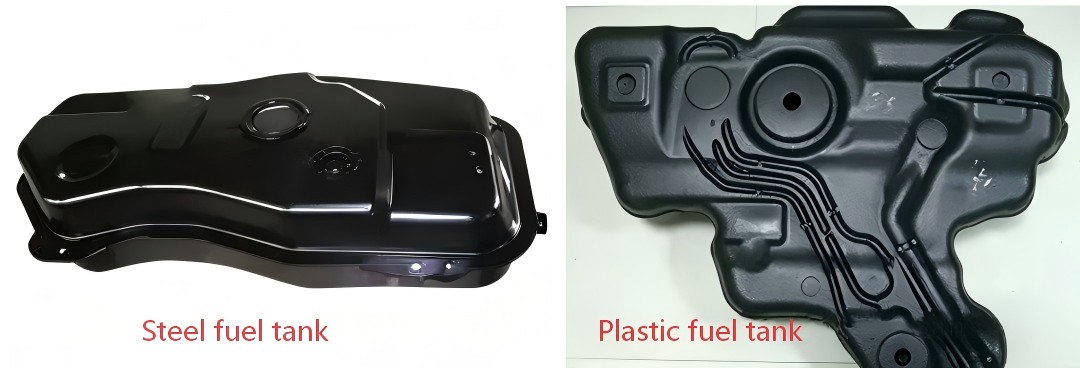

Los tanques de combustible de plástico se adoptan ampliamente en los vehículos de pasajeros, mientras que los tanques de combustible de metal todavía se utilizan para vehículos comerciales y algunos vehículos para fines especiales.

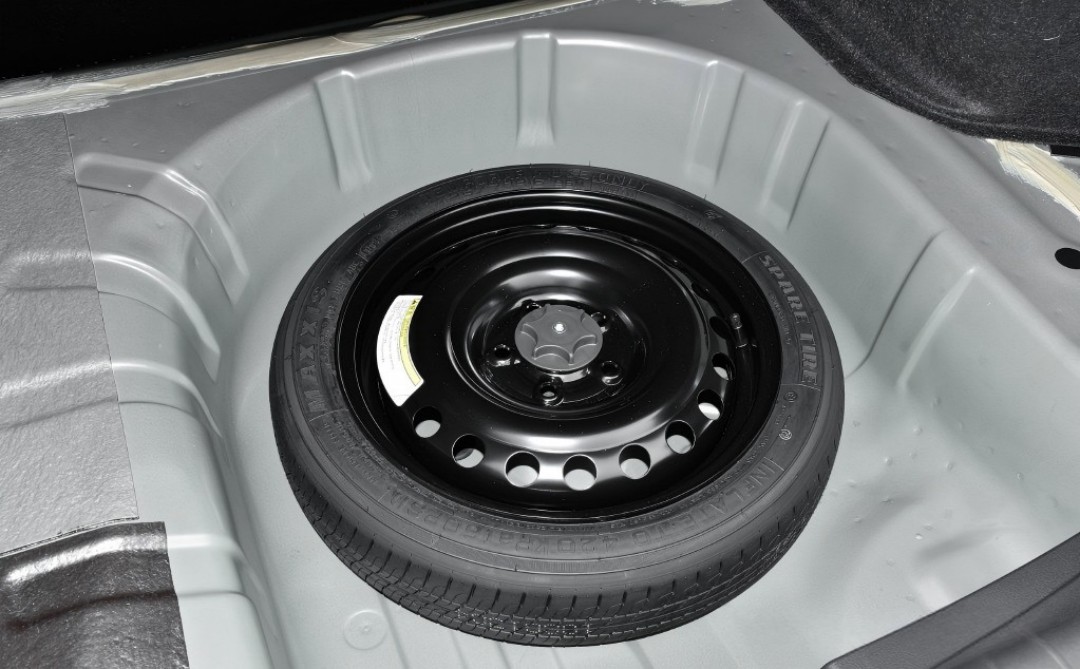

Figura 3: Alojamiento para rueda de repuesto del vehículo (DC06/DC56D+ZF/0,8 mm): componente embutido profundo

Texto sin formato

Paso 1: Determinar los requisitos de resistencia a la corrosión

├─ Ambiente interior seco → Seleccione acero laminado en frío (DC01-DC07)

└─ Zonas exteriores expuestas / Chasis / Ambiente húmedo → Seleccionar acero galvanizado (DC51D+ZF-DC57D+ZF)

Paso 2: Juzgar la complejidad de la formación de componentes

├─ Doblado/bridado simple / Soportes pequeños → DC01/DC51D+ZF

├─ Dibujo normal / Placas de refuerzo / Travesaños → DC03/DC52D+ZF

├─ Embutición / Paneles interiores generales / Paneles de suelo → DC04/DC53D+ZF

├─ Embutición extra profunda / Paneles interiores complejos / Pasos de rueda → DC05/DC54D+ZF

├─ Embutición ultraprofunda / Paneles exteriores / Casquillos de rueda de repuesto → DC06/DC56D+ZF

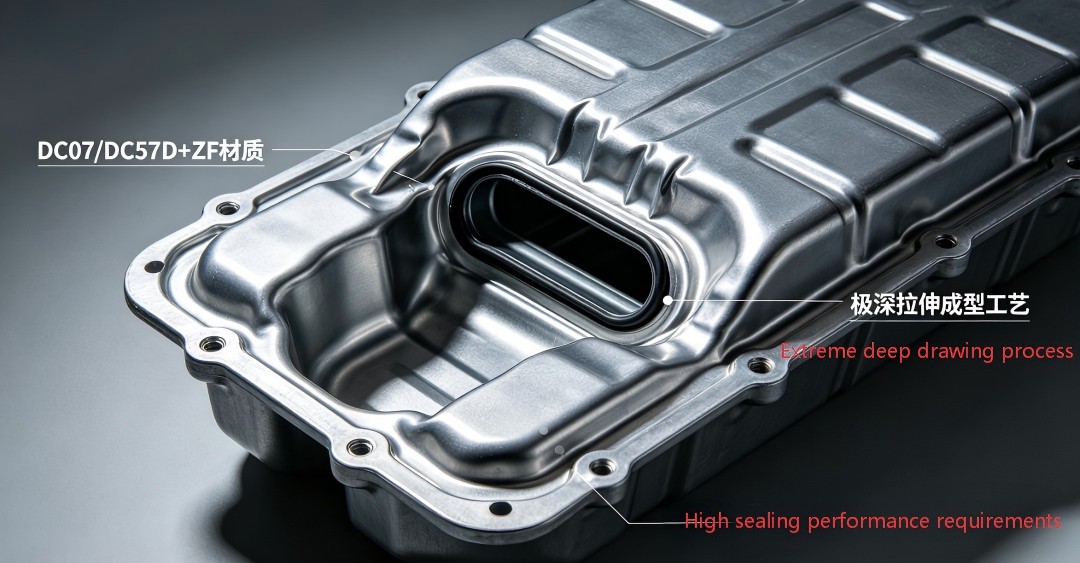

└─ Embutición extrema / Depósitos de combustible metálicos → DC07/DC57D+ZF

Paso 3: verificación de optimización de costos

├─ Dar prioridad a los aceros de menor calidad si se cumplen los requisitos de rendimiento

├─ Para el mismo grado: el acero laminado en frío es aproximadamente entre un 8% y un 12% más barato que el acero galvanizado

└─ DC01 cuesta aproximadamente entre un 10% y un 15% menos que DC06

Tabla comparativa de las principales calificaciones en el país y en el extranjero

6.1 Comparación de grados de láminas de acero con bajo contenido de carbono laminadas en frío

6.2 Comparación de grados de láminas de acero galvanizado en caliente

Nota complementaria: Los grados estándar nacionales chinos adoptan el prefijo DX, que tiene un rendimiento idéntico al de los grados de prefijo DC europeos y se puede usar indistintamente.

Tendencias y notas de la industria

7.1 Tres principales tendencias de desarrollo

1. Reemplazo completo de lámina galvanizada: Los principales fabricantes de automóviles han logrado una galvanización del 100% en los paneles exteriores de la carrocería. La tasa de galvanización de los paneles interiores aumentó del 60% en 2020 a más del 85% en 2025.

2. Consumo creciente de acero de embutición ultraprofunda: con diseños automotrices cada vez más complejos, la proporción de DC06/DC07 y DC56D+ZF/DC57D+ZF utilizados ha aumentado del 10% al 25%.

3. Especificación delgada: mediante la optimización del proceso de conformado, los principales fabricantes de automóviles generalmente han reemplazado el acero de 0,7 mm por acero de 0,65 mm, y algunos modelos han comenzado a utilizar acero de 0,6 mm o incluso 0,55 mm.

7.2 Conceptos erróneos comunes sobre la selección de materiales

•❌ Selección ciega de acero de alta calidad: el uso de DC07 para componentes aplicables a DC06 aumentará los costos de material en aproximadamente un 5%-8%.

•❌ Descuido de las diferencias de recubrimiento: El recubrimiento de aleación de zinc y hierro (+ZF) ofrece una soldabilidad un 30 % mejor y una mayor adhesión de la pintura que el recubrimiento de zinc puro (+Z), lo que lo hace más adecuado para carrocerías de automóviles.

•❌ Ignorancia del efecto de la tasa de deformación: la exclusión de los parámetros C y P en la simulación de choque conducirá a resultados entre un 15% y un 20% más suaves que las condiciones reales.

•❌ Uso de parámetros de materiales uniformes: las simulaciones de alta precisión deben utilizar los datos medidos reales proporcionados por el proveedor para los materiales y no pueden utilizar directamente parámetros generales.

Referencia rápida: Defectos comunes de estampado del acero y soluciones de la serie DC

8.1 Defectos generales (Aplicable tanto al acero laminado en frío como al acero galvanizado)

8.2 Defectos específicos de las láminas de acero galvanizado (DC51D+ZF ~ DC57D+ZF)

8.3 Parámetros del proceso de estampado de referencia para diferentes grados de acero DC

Conclusión

El acero con bajo contenido de carbono de la serie DC sirve como piedra angular de la industria automotriz y es un material fundamental que todos los ingenieros automotrices deben dominar.

Una comprensión profunda de las diferencias de propiedades entre los distintos grados y las soluciones a los defectos comunes de estampado permite lograr el equilibrio óptimo entre rendimiento, calidad y costo en el diseño del producto.

Con el avance de la electrificación automotriz, el acero con bajo contenido de carbono de la serie DC se actualiza continuamente. Complementa el acero de alta resistencia y la aleación de aluminio, apuntalando conjuntamente el desarrollo sostenible de la industria automotriz.
